一. 电动滚筒的应用规模及特点

将电机、减速机构置于筒内部的电动滚筒和将减速机构置于筒体内外联电机而组成的外装式电动滚筒，，，主要应用在牢靠式和移动式带式运送机上，，，取代古板的电机－减速器－传动滚筒形成的外驱动装置。。。

随着国民经济的飞速生长和电动滚筒手艺水平的一直提高，，，电动滚筒作为驱动单位应用在斗式提升机上，，，作为自动辊子应用在带式运送机上，，，运送种种散状、件状物品。。。要求紧迫停车，，，可选用有制动器的电动滚筒。。。要求单项旋转，，，避免上运物料停电下滑时，，，可选用带逆止器的电动滚筒。。。具有可燃性气体的场合，，，可选用隔爆型电动滚筒。。。总之，，，由于电动滚筒具有结构紧凑，，，效率高、耗能少、噪声低、寿命长、运行平稳、可靠、密封性好，，，占用园地少、装置维护利便等优点，，，将越发普遍地应用于冶金、化工、建材 、煤炭、交通、能源、粮食、商业、邮电、口岸等各个领域。。。

适用条件：

a. 滚筒应水平装置，，，倾斜角不得大于5度；；；；

b.情形空气温度-20 -- 40摄氏度；；；；

c.海拔不凌驾一千米，，，经特殊设计也可以知足大于五千米使用的滚筒；；；；

d.运送物料的温度不凌驾60摄氏度；；；；

e.电压380v,频率50Hz,也可知足380/660v 660/1140v。。。

二、电动滚筒常用类型

1 、按电机冷却方法分类

① 油冷式电动滚筒

这种电动滚筒也称间接油冷式电动滚筒。。。电动滚筒内有适当的冷却油液，，，由于滚筒体一直地旋转，，，筒体上刮的油板将油液一直地浇到电念头齿轮上，，，带走电念头和齿轮事情时爆发的热量，，，把热量转达到滚筒体壁上，，，加速电念头散热，，，并对齿轮爆发润滑作用。。。油冷式电动滚筒的要害是电念头内部不允许进入油液。。。这种类型的电动滚筒是现在海内常见的电动滚筒。。。

②油浸式电动滚筒

这种电动滚筒也称直接油冷式电动滚筒。。。顾名思义，，，这种类型的电动滚筒允许油液进入电念头内部，，，直接与电机转子和定子绕组接触，，，将它们事情时爆发的热量靠滚筒体一直地旋 转而转达到滚筒体壁上。。。因此，，，理论上油液转达热量的效果比油冷式要好，，，并且免去了对电动神秘封性能的要求。。。可是油浸式电动滚筒对冷却润滑油和电念头的质量相对要求高了。。。这种类型的电动滚筒在外洋用得较多。。。

③ 风冷式电动滚筒

这种电动滚筒的特点是电念头不必油液冷却，，，油液或润滑脂只润滑减速器。。。电念头的冷却靠传导、辐射和风的对流。。。这种类型的滚筒在海内用的很少。。。

2 、按结构型式分类

① 内装式电动滚筒

内装式电动滚筒是将电机和减速机构置于筒体内部，，，形玉成密闭内驱动。。。

② 外装式电动滚筒

外装式电动滚筒是将减速机构置于筒体内部，，，外接电念头。。。外装式可分为直联型和疏散型。。。直联型就是电机与滚筒支座联成一体，，，电机无需支架支承。。。疏散型又分直列式和笔直式，，，电机底脚需要支承，，，与滚筒联接用联轴器或巧合器。。。

3 、按传动结构分类

① 定轴齿轮传动

现在天下上电动滚筒常用的减速装置就是定轴定轴齿轮传动，，，而齿轮传动中 95 ％以上是定轴渐开线圆柱齿轮传动结构。。。一样平常适用功率在 18.5KW 以下。。。

② 行星齿轮传动

这种传动形式与定轴齿轮传动较量，，，具有承载能力大、事情平稳等优点。。。一样平常适用功率 18.5-132KW ，，，基至更大。。。

③ 行星摆线针轮传动

这种传动结构在外洋较量少，，，在海内较量多，，，具有承载能力大，，，事情平稳等优点。。。能够知足较低线速率的要求。。。一样平常适用功率在 90KW 以下。。。

4 、按应用情形分类

① 这里是指用在通例情形中的电动滚筒，，，它是现在天下上使用较多，，，较普遍的一种。。。

② 隔爆型电动滚筒

这种电动滚筒主要适用于具有可燃性气体、瓦斯、粉尘等形成的爆炸性混淆物情形条件下。。。隔爆标记为 dI 、 dIIBT4 。。。 dI 适用于有甲烷或煤尘爆炸危险性混淆物保存的矿井中，，， d Ⅱ AT4 适用于有 I 、 II T1-T4 组爆炸危险性混淆物保存的场合，，， dIIBT4 适用于有 I 、 IIA 、 IIB 级 T1-T4 组爆炸危险性混淆物保存的场合。。。

③ 防腐型电动滚筒

这种类型的电动滚筒常使用在侵蚀性介质情形下，，，或要求不允许自然侵蚀的情形中。。。防护品级一样平常为 IP66 。。。

5 、按常用功效分类

①逆止功效

要求单向旋转，，，避免上运物料停电下滑时，，，可选用带逆止器的电动滚筒。。。

② 制动功效

要求紧迫停车，，，可选用有制动器的电动滚筒。。。

③ 调速功效

调速有电磁调解机变频调速，，，凭证运送物料几多和要求来自由调理电动滚筒的速率。。。

6 、按电动滚筒表而分类

① 光面滚筒

光面滚筒一样平常适用于 15KW 以下的电动滚筒，，，运输机呈水平或下运物料。。。

② 包胶滚筒

胶层可分为平面胶、菱形胶、人字胶。。。

包胶滚筒是指滚筒筒体上用化学或机械要领包覆上一层非金属的避免滑的保；；；げ，，，这包覆层一样平常不可拆卸。。。

在电动滚筒作为抠动装置的情形下，，，滚筒包覆层是用来增大传动时运送带与筒体外貌的磨擦导数，，，以镌汰运送带在筒体外貌的摩擦系数，，，以镌汰运送带在筒体外貌的滑移机相互磨损，，，提高运行的牵引力，，，延伸运送带和电动滚筒的使用寿命。。。

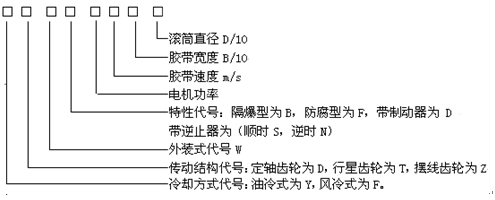

三、电动滚筒型号

从组成电动滚筒的八项内容看，，，前四项是产品的品种代号，，，后四项是电动滚筒的基本参数。。。

四、电动滚筒基本参数

选用电动滚筒参数一样平常在下列参数规模内选用：

① 功率（ KW ） 0.55 、 0.75 、 1.1 、 1.5 、 2.2 、 3.0 、 4.0 、 5.5 、 7.5 、 11 、 15 、 18.5 、 22 、 30 、 37 、 45 、 55 、 75 、 90 、 110 、 132

② 滚筒直径（ mm ）： 174 、 200 、 216 、 250 、 320 、 400 、 500 、 630 、 800 、 1000 、 1250;

③ 滚筒带宽（ mm ）： 400 、 500 、 650 、 800 、 1000 、 1200 、 1400 、 1600;

④ 胶带速率（ m/s ）： 0.04 、 0.05 、 0.08 、 0.1 、 0.125 、 0.16 、 0.2 、 0.25 、 0.32 、 0.4 、 0.55 、 0.63 、 0.8 、 1.0 、 1.25 、 1.6 、 2.0 、 2.5 、 3.15 、 4.0;

五、电动滚筒功率简直定：

① 电动滚筒的输出转矩盘算：

M ＝ 500 × (D × P ） /V × N

式中： M---- 转矩（ N.m ） D---- 滚筒直径（ m ） p---- 功率（ KW ） V---- 带速（ m/s ） n---- 机械效率（一样平常取 0.94 ）

② 电动滚筒需用功率盘算

式中： P--- 电动滚筒的轴功率（ KW ） C--- 运送带、轴承等处的阻力系数、数值见表 1 f--- 托辊的阻力系数 0.025-0.03 L--- 运送机的电动滚筒与改向滚筒之间中心距的水平投影 Gm— 运送带、托辊、改向滚筒等旋转零件的质量见表 2 V--- 带速（ m/s ） Qt— 运送量（ t/h ） H--- 运送高度（ m ） B--- 带宽（ mm ）

表 1

L （ m ） 3 4 5 6 8 9 10 16 20

C 9.0 7.6 6.6 5.9 5.1 4.5 4.1 3.6 3.2

L （ m ） 25 32 40 50 63 80 100 125 160

C 2.9 2.6 2.4 2.2 2.0 1.9 1.8 1.65 1.59

L （ m ） 200 250 300 400 500 600 700 800 900

C 1.47 1.38 1.33 1.25 1.20 1.17 1.13 1.11 1.08

表 2

B （ mm ） 500 600 650 800 1000 1200 1400 1600 1800

Gm 标准运送带 17 26 28 40 56 70 85 105 120

重载运送带 20 30 32 45 62.5 80 110 135 160

③电动滚筒功率在下列情形下需举行修正：

?  天天凌驾 8 小时，，，功率需提高一档 ;

?  包胶滚筒，，，功率需提高一档 ;

?  频仍启动，，，功率需提高一档。。。

六、电动滚筒的冷却及润滑

电动滚筒传动部分润滑方法都是系用“油浴式”，，，齿轮浸在油液中，，，并且与一样平常减速器较量，，，电动滚筒传动部分润滑条件更优越，，，由于电动滚微在运行时滚筒体是旋转的，，，筒体内部的刮的油板会把油液带起来，，，并一直地在齿轮上，，，这样即有利于齿轮的润滑又有利于油液的冷却。。。

油冷式电动滚筒中的电机的冷却是选择用油的另一个问题。。。间接油冷式电机由于电机是密封的，，，油液只在电机外部冷却，，，因此，，，对润滑油没有对杂质等特别的要求。。。而直接油冷式（油浸式）电动滚筒的电机是洞开的。。。润滑油要进入电机内部冷却，，，因此要求润滑油要有较好的稳固性，，，不但要润滑齿轮，，，并且不可对电机的绝缘质料爆发损坏。。。

常用润滑油牌号：间接油冷式一样平常用油为 N46 、 N48 。。。直接油冷式（油浸式）一样平常用油为 N32 汽轮机油和 N150 中负荷工业齿轮油。。。
